Introduction
Lors de la rénovation de mon appartement, j'ai eu besoin de créer un espace dédié pour organiser mon équipement réseau. Plutôt que d'avoir des câbles et des équipements qui traînent, j'ai décidé de créer une structure de rack encastrée directement dans le mur en cloison alvéolaire.
Préparation du mur

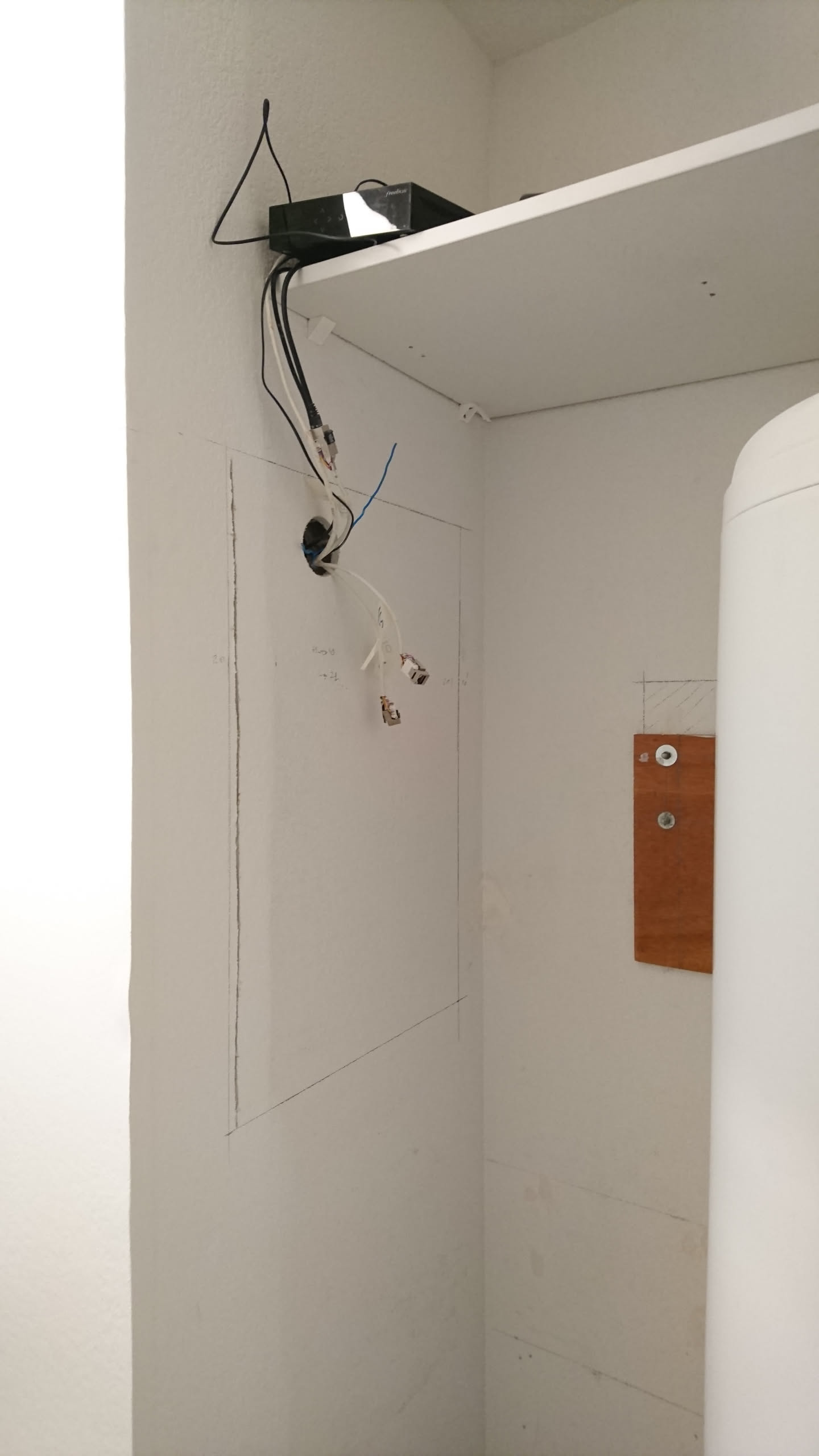

La première étape consiste à préparer l'emplacement dans le mur. J'ai d'abord repéré l'emplacement idéal, en tenant compte de la présence des câbles réseau et électriques existants.

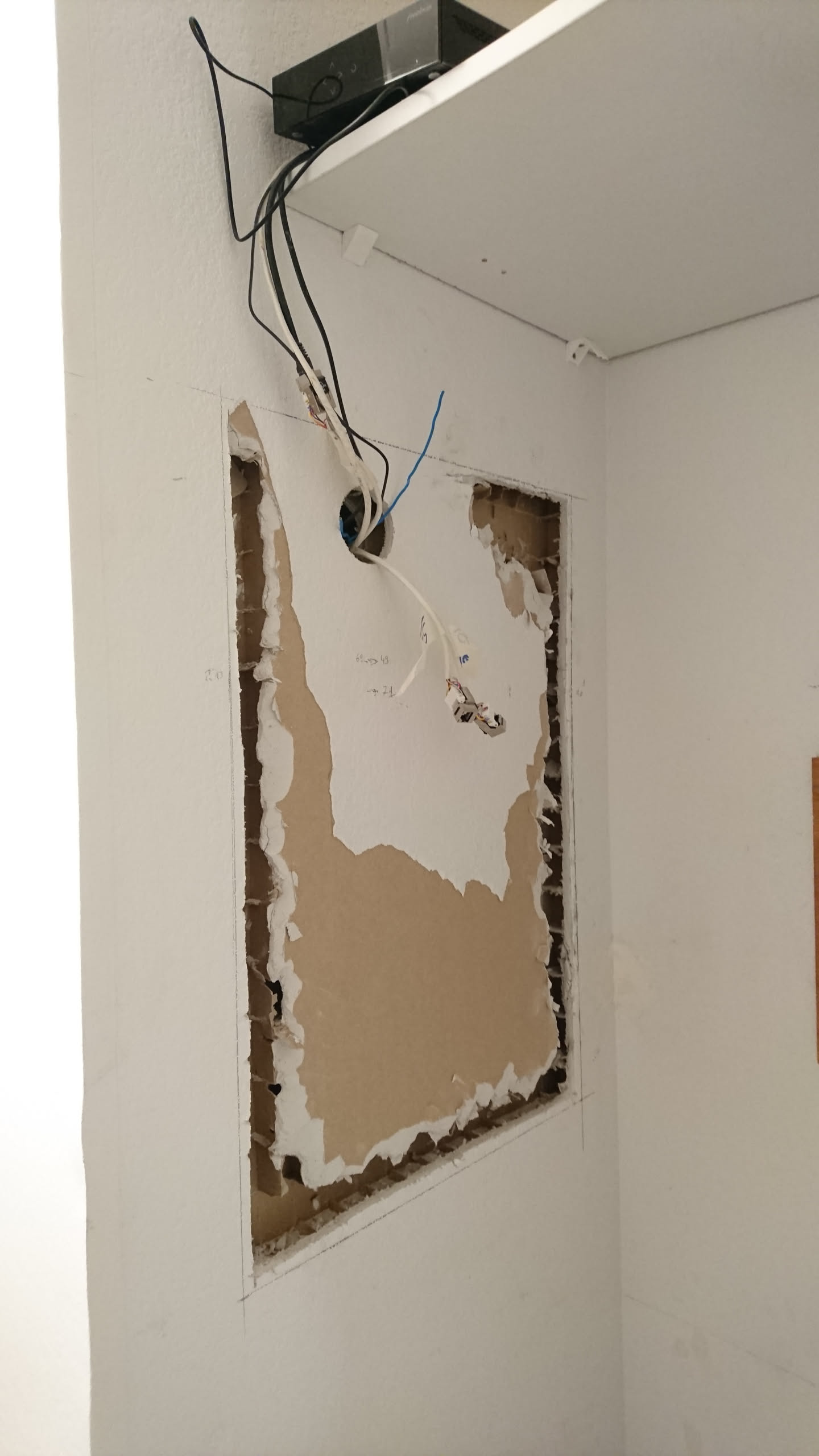

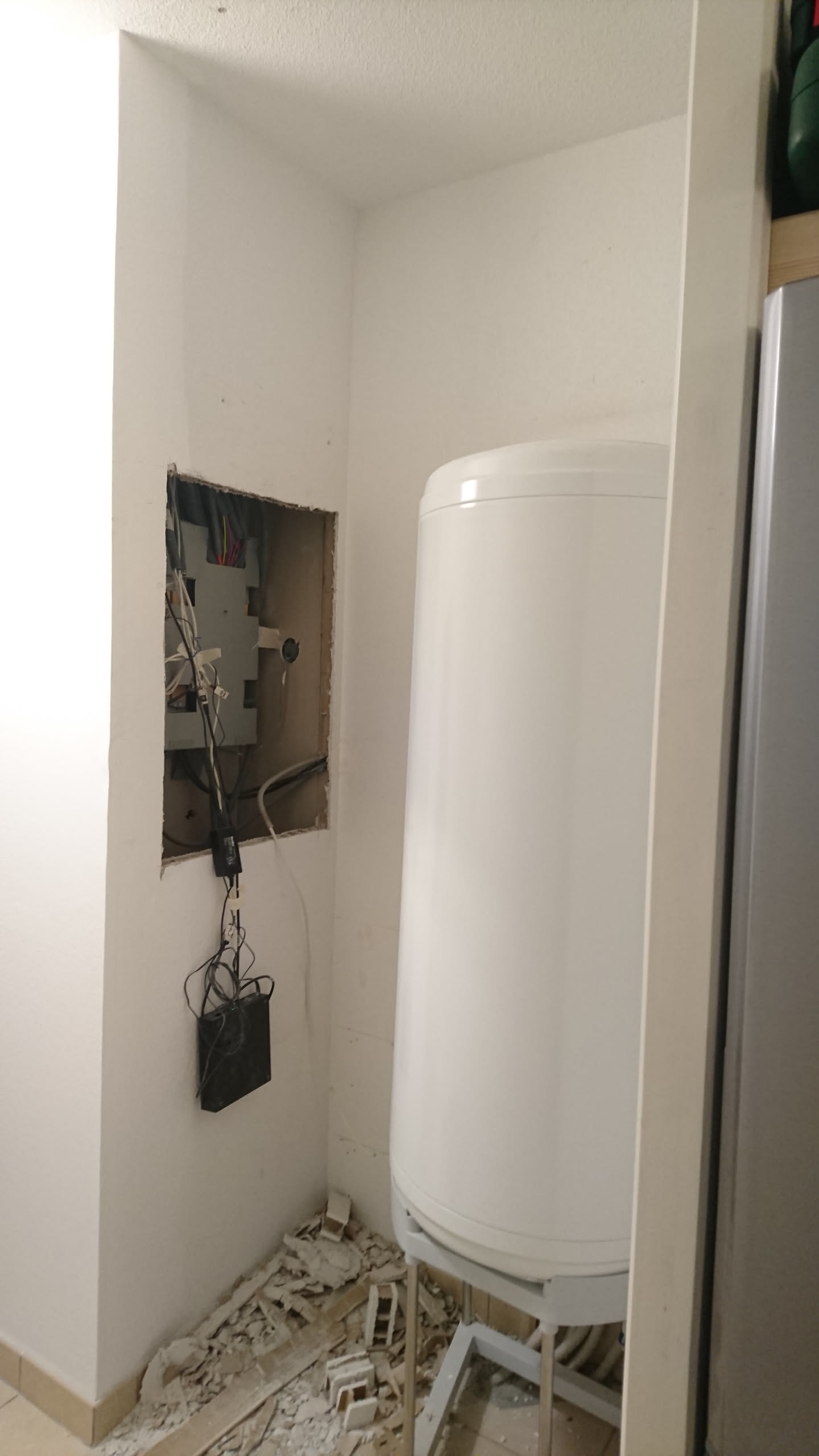

J'ai ensuite découpé la cloison alvéolaire pour créer une ouverture rectangulaire permettant d'accueillir la structure de rack.
Construction de la structure en bois

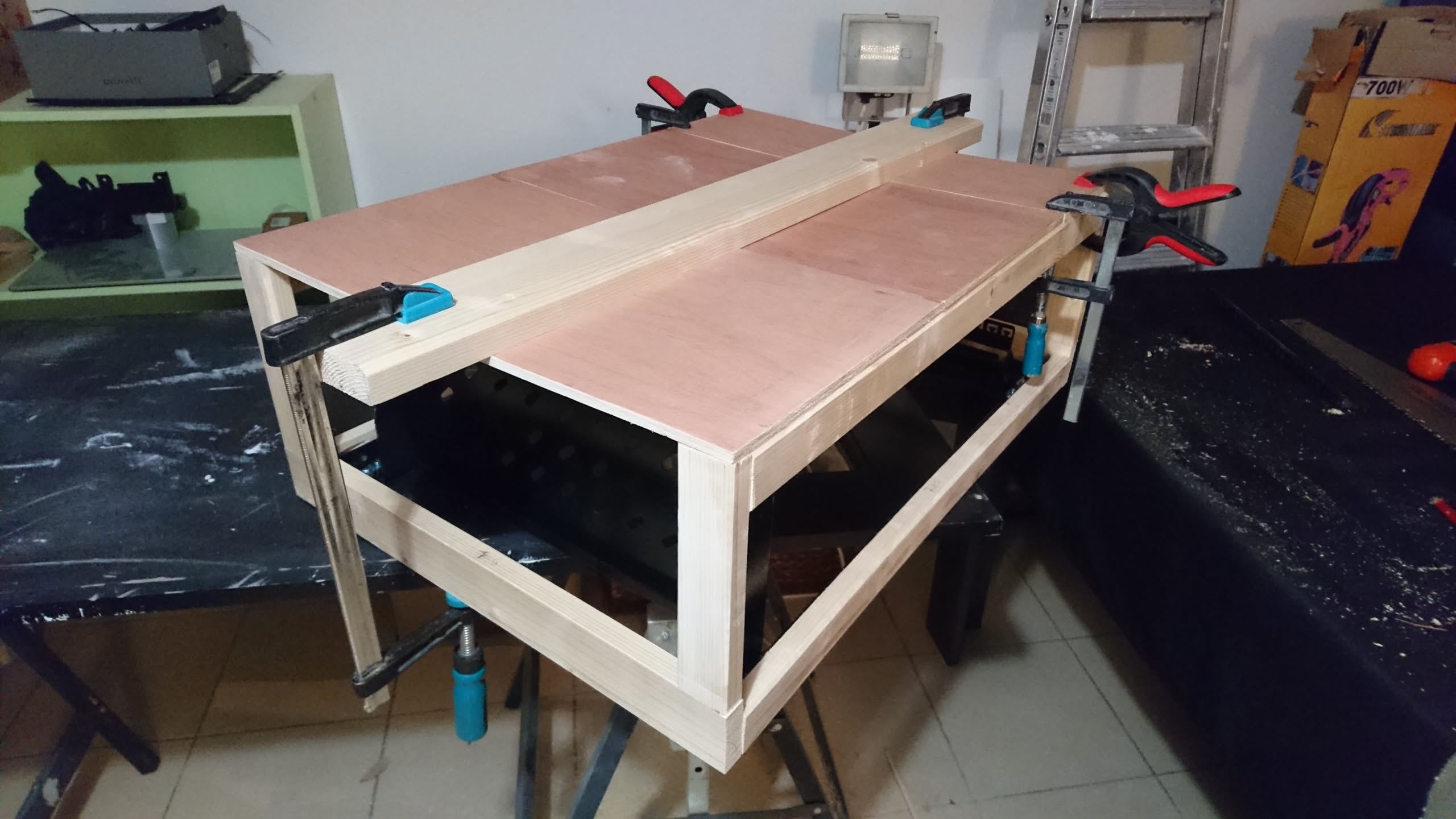

J'ai construit une structure en bois qui servira de support pour les rails de rack. La structure est composée de quatre montants verticaux et de plusieurs traverses horizontales.

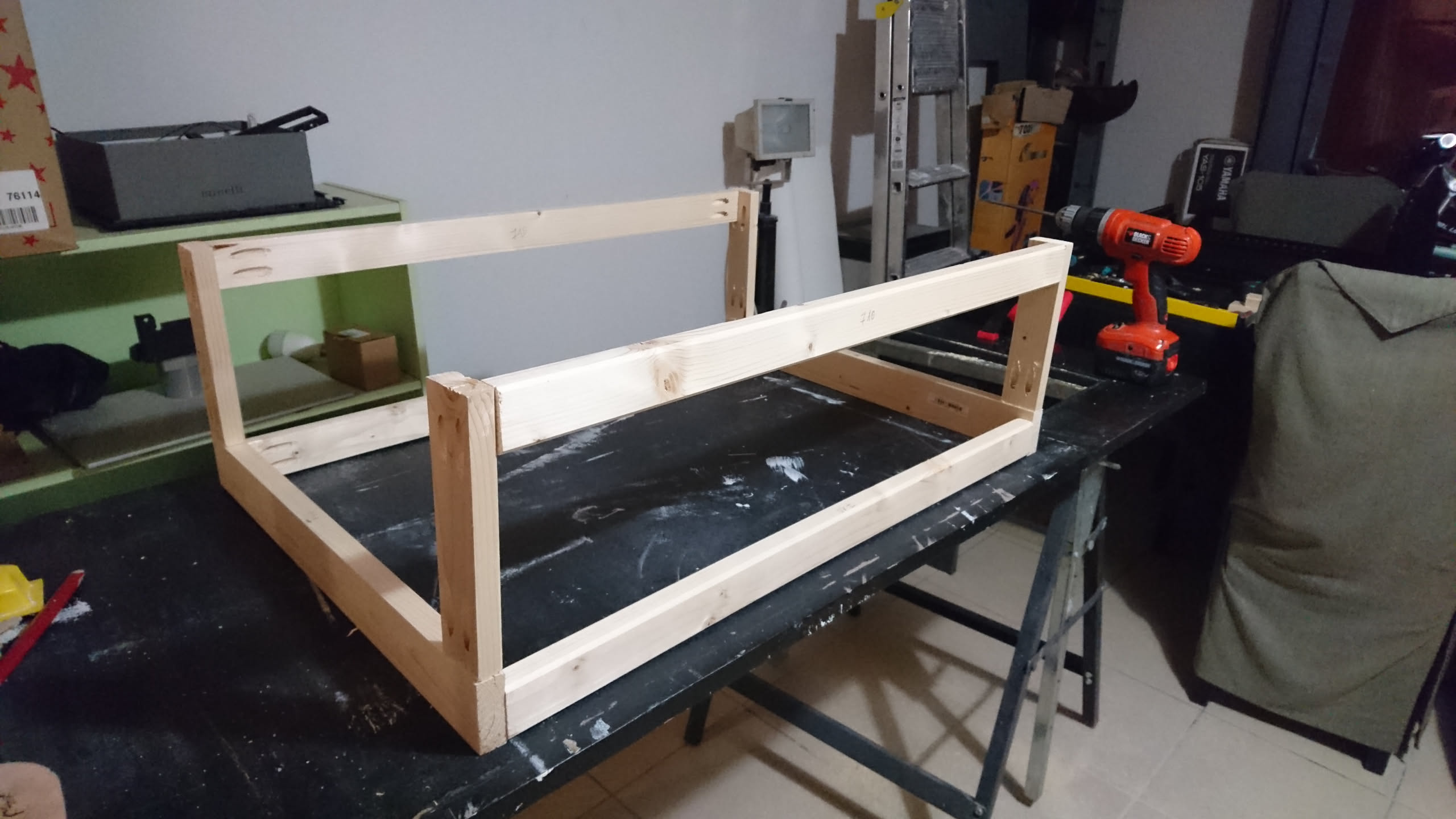

J'ai utilisé des assemblages à vis à bois (pocket holes) pour assembler la structure de manière solide et discrète. Cette technique permet d'avoir des vis invisibles de l'extérieur.
Installation des rails de rack

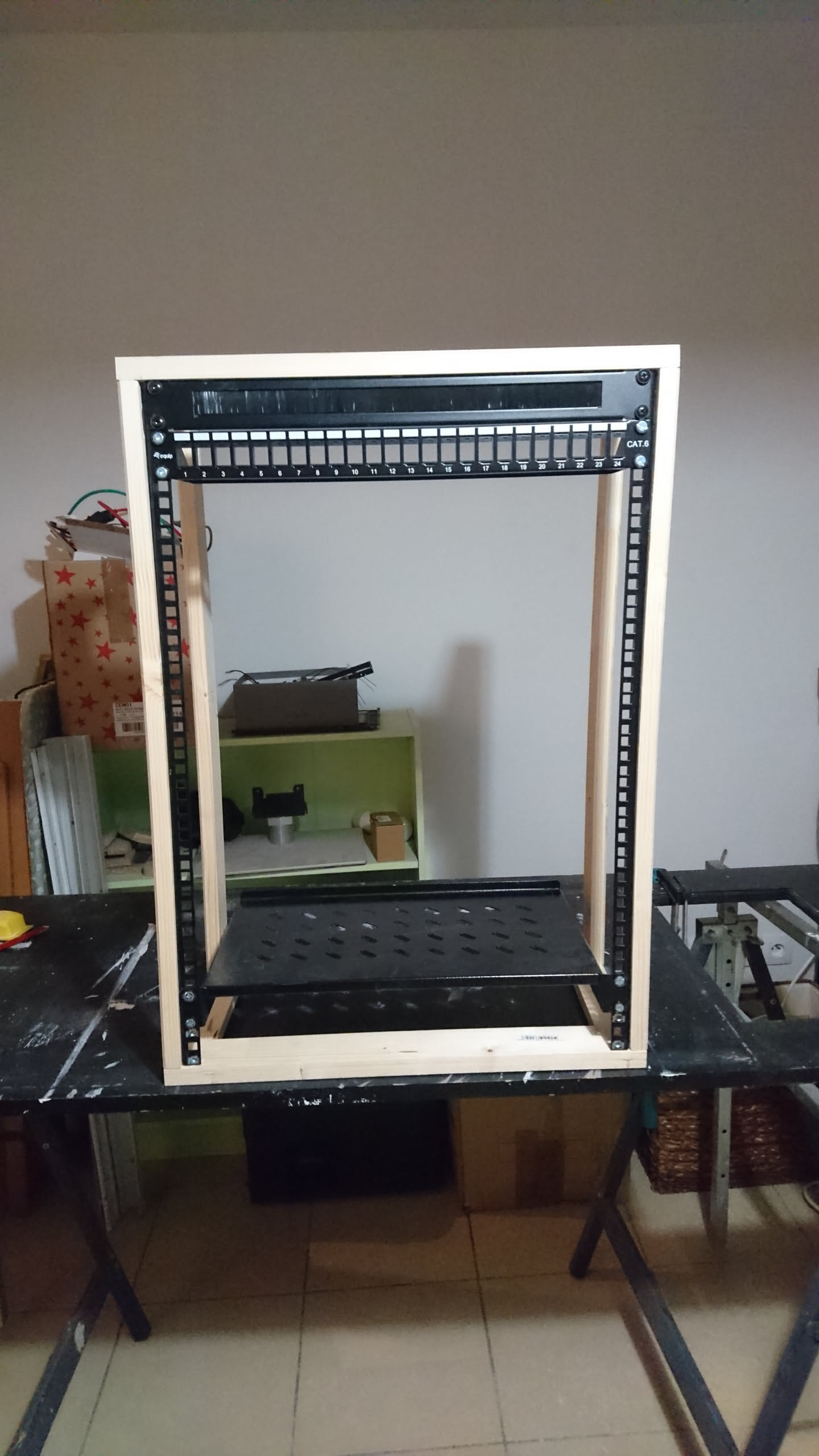

Une fois la structure en bois assemblée, j'ai fixé les rails de rack métalliques à l'intérieur. Ces rails sont standardisés (19 pouces) et permettent de monter tout équipement rack classique.
Les rails sont fixés verticalement sur les montants en bois à l'aide de vis.
Résultat final

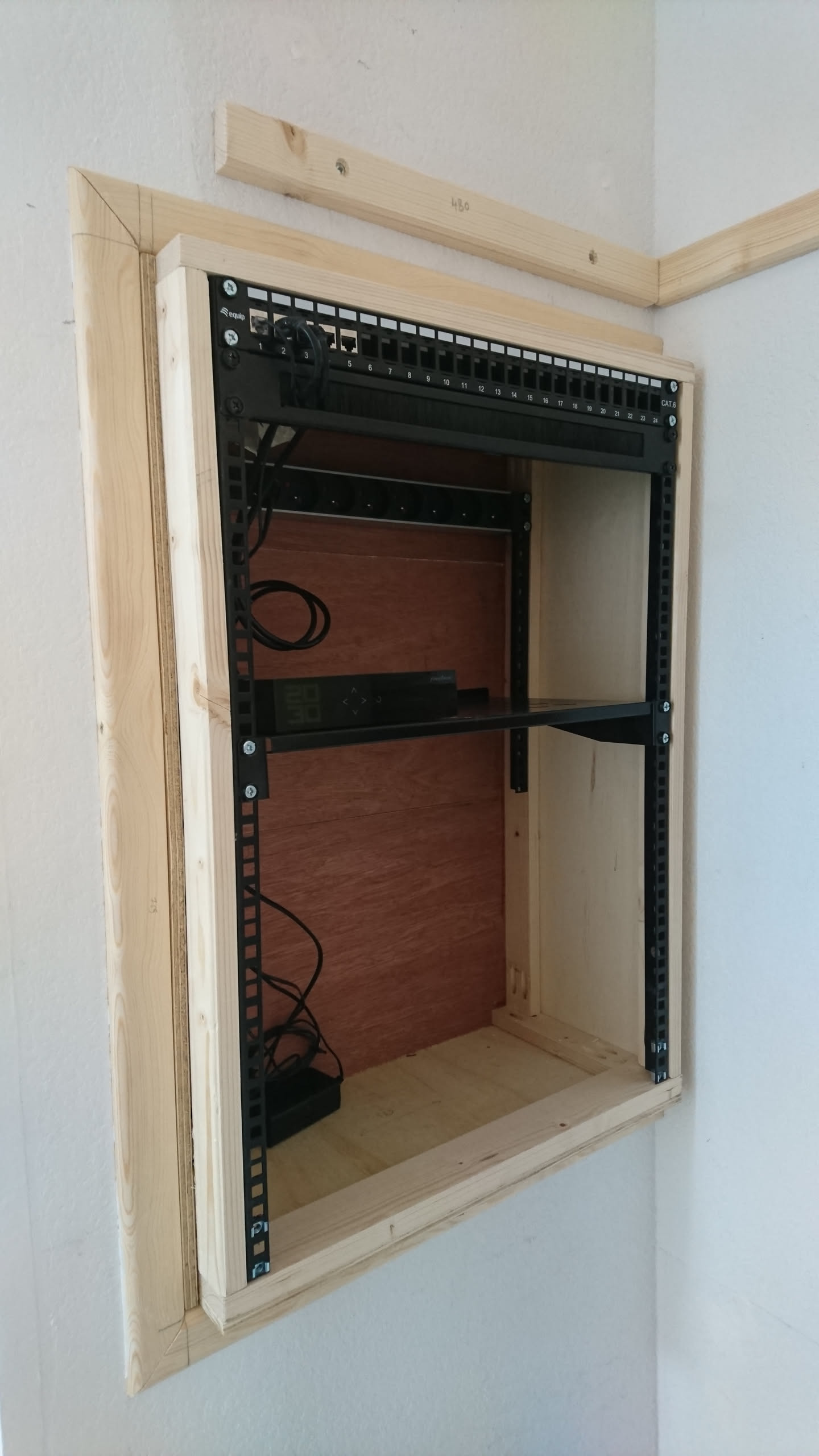

La structure de rack est maintenant complètement intégrée dans le mur. L'équipement réseau est organisé de manière professionnelle et discrète. Le panneau de brassage permet de gérer facilement toutes les connexions réseau.
Cette solution offre plusieurs avantages :
- Équipement caché et organisé
- Accès facile pour la maintenance
- Gain de place
