Affichage de valeurs sur un écran I2C via un ESP8266

Prérequis

Pour réaliser ce montage, il vous faut :

• 1 ESP8266;
• 1 écran I2C 128×64 OLED;
• 1 régulateur LF33CV (5v vers 3.3v);
• 1 résistance 1kΩ (pull-up);
• 2 résistances 4.7kΩ.

Attention !
Le code est en LUA et nécessite donc d'avoir l'ESP8266 avec le firmware nodemcu.

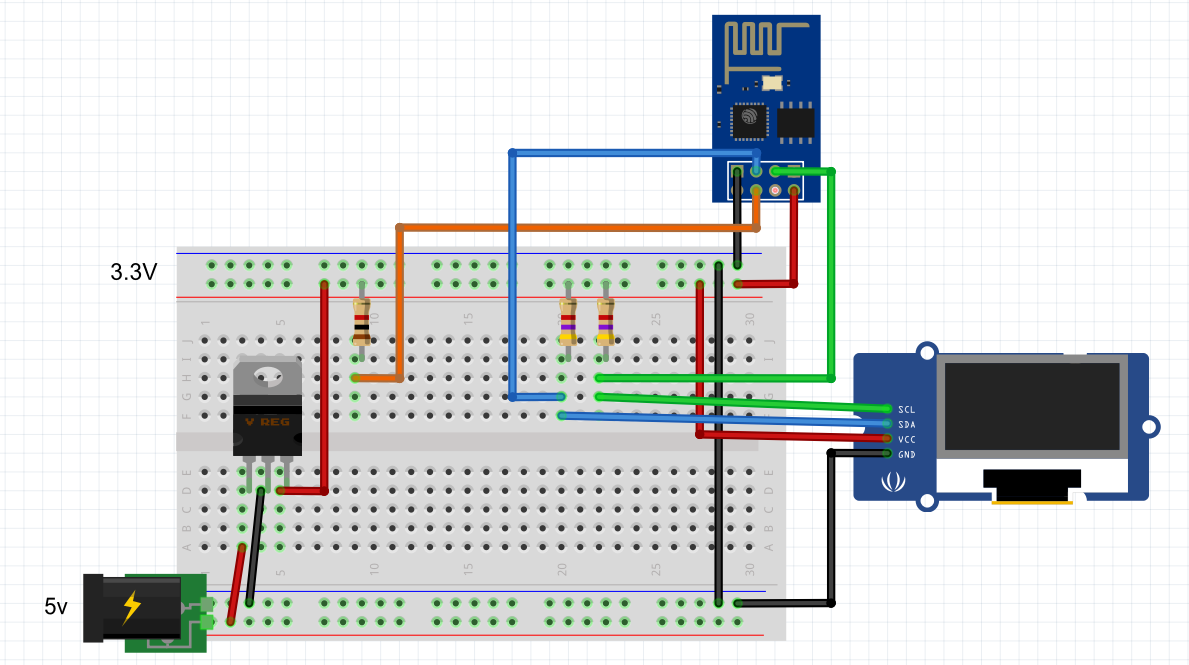

Câblage

Code

Github

Principe

Le principe est le suivant :

1. L'ESP créé un client MQTT avec un id unique;
2. Il se connecte au broker MQTT;
3. Le client souscrit à un topic particulier où les données que l'on désire sont publiées;
4. L'ESP affiche une première fois les données à l'écran;
5. Puis à chaque fois que le broker MQTT reçoit des nouvelles données sur ce topic, notre client met à jour les données à l'écran.

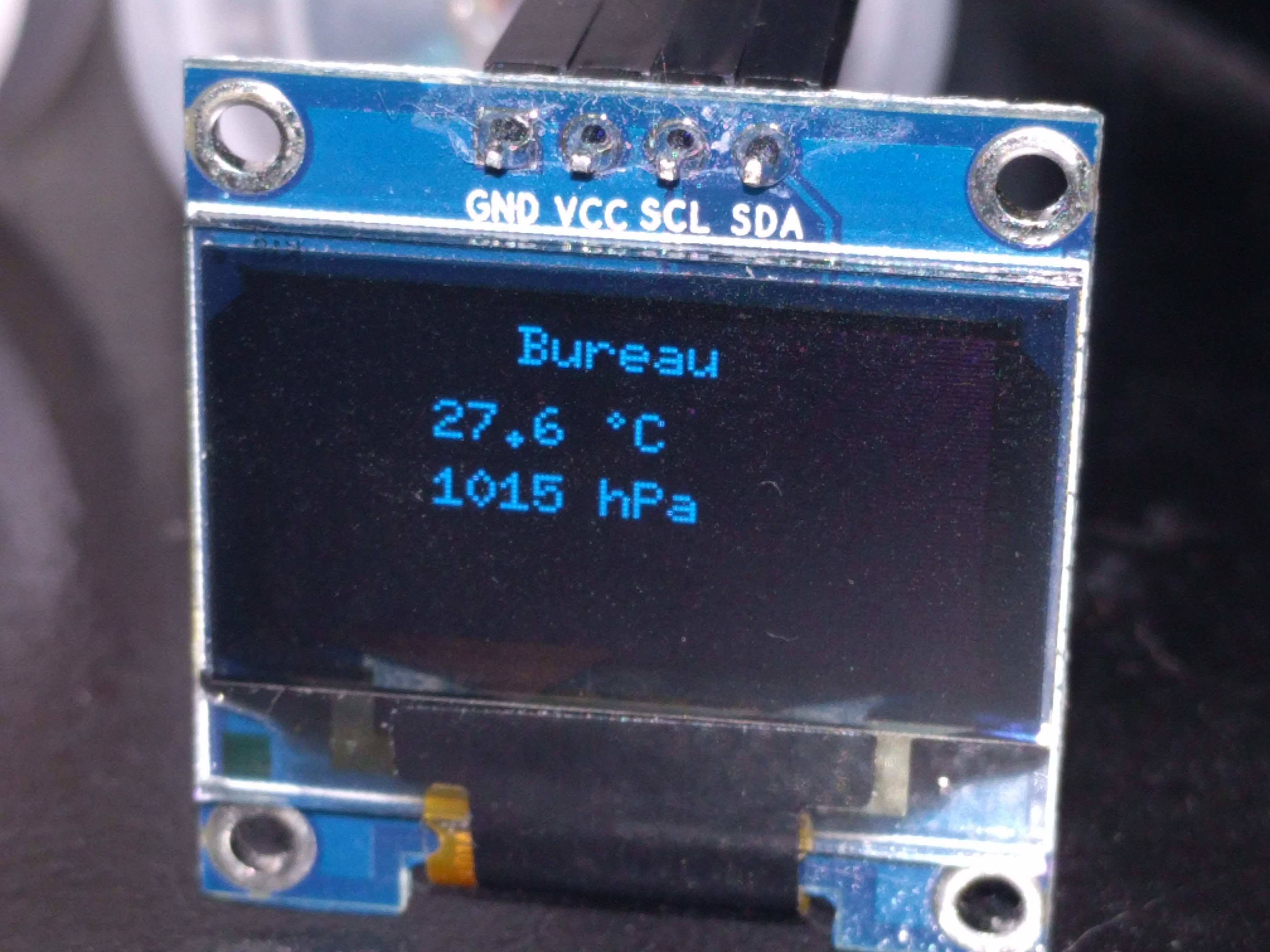

Résultat
